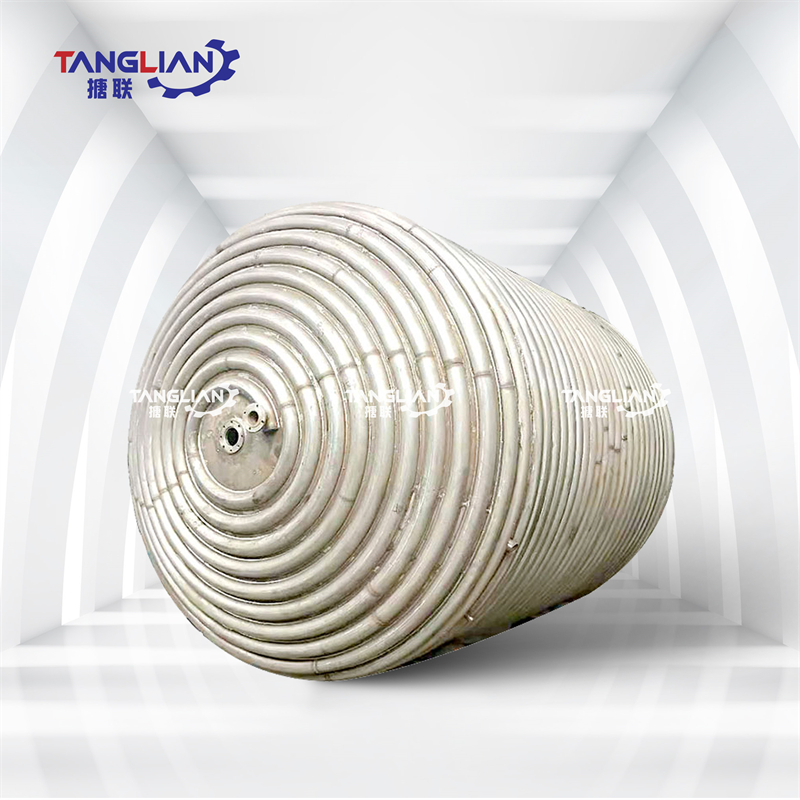

不銹鋼催化劑儲罐是磁力傳動裝置應用于反應設備的典型創(chuàng )新。下面小編就給大家介紹一下催化劑儲罐并就它的基本結構與工作原理做一個簡單介紹，基本結構：催化劑儲罐是由攪拌器、反應容器及傳動系統、安全裝置、冷卻裝置、加熱爐等這幾部分所組成的。
一，釜體、釜蓋是使用特定的不銹鋼所加工而成的，其中釜體通過法蘭與螺紋相聯接,釜蓋是正體平板蓋，這兩部分是由周向分布的螺母緊、主螺栓固定聯接的。
二，催化劑儲罐它的主密封口所使用的是雙線密封的，其余的密封點一 般都采 用平面與圓弧面、圓弧面與圓弧面的線接觸的密封形式，依靠接觸面的很高的精度和光潔度,達到非常良好的密封效果。
三，釜體外裝有捅型碳化硅爐芯，電爐絲穿于爐芯中，其端頭由爐殼側下部穿出，通過接線螺柱，橡套電纜與控制器相連。
四，聯軸器主要由具有很強磁力的一對內、外磁環組成,中間有承壓的隔套。攪拌器由伺服電機通過聯軸器驅動?？刂扑欧姍C的轉速，便可達到控制攪拌轉速的目的。
五，隔套上部裝有測速線圈，連成一體的攪拌器與內磁環旋轉時，測速線圈便產生感應電動勢，該電勢與攪拌轉速相應，該電勢傳遞到轉速表上，便可顯示出攪拌轉速。
六，釜蓋上裝有壓力表，爆破膜安全裝置，汽液相閥，溫度傳感器等，便于隨時了解釜內的反應情況，調節釜內的介質比例，并確保高壓反應釜的安全運行。
七，軸承采用不銹鋼軸承或高強電化石墨，耐摩損，且維修周期長。
八，磁聯軸器與釜蓋間裝有冷卻水套，當操作溫度較高時應通冷卻水，以及磁鋼溫度太高而退磁。
以上就是催化劑儲罐的基本結構和工作原理，希望對您有所幫助。
