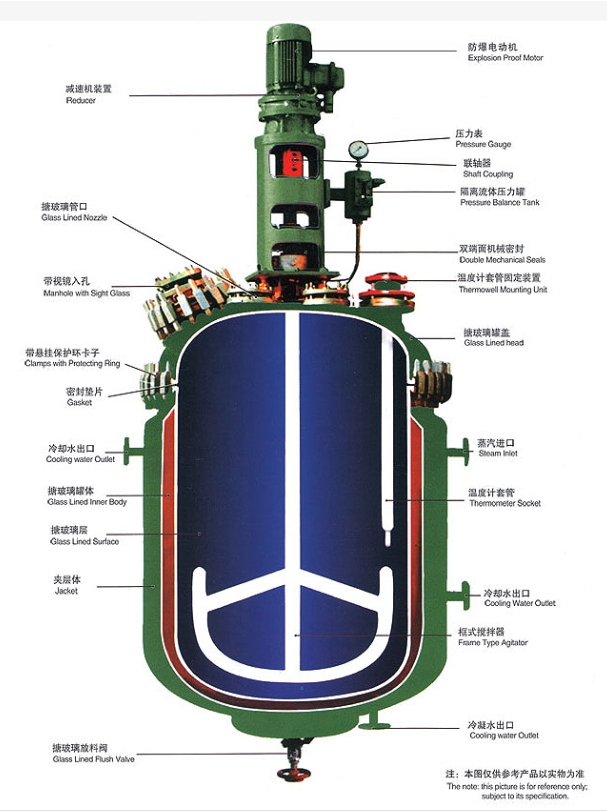

搪瓷反應釜是現在很多企業都使用非常普遍的一種防腐設備，但是在設備使用之前，為了確保設備使用的安裝及效率，就需要提前對設備結構及零件原理進行了解，為方便大眾了解可通過結構圖來查看。
1、釜、釜蓋由不銹鋼、反應釜本體和法蘭連接線組成，釜蓋為傳統的蓋板，兩者均沿圓周方向均勻分布，主螺栓螺母緊固連接。
2、反應釜的主密封是一種雙線密封。其余密封點由與平面、圓弧表面和圓弧表面的圓弧接觸密封。反應器依靠接觸面的高精度和光滑性，達到良好的密封效果。
3、在反應釜中，筒狀碳化硅芯安裝在反應器外，電爐絲穿過爐芯。爐底穿過爐殼下部，通過接線柱和橡膠套電纜與控制器連接。
4、搪瓷反應釜蓋配有壓力表、爆破膜安全裝置、汽液相位閥、溫度傳感器等，使人們隨時了解釜內反應情況，調節釜內介質的比例，保證操作安全。
5、耦合主要是由一對內部和外部具有很強的磁力環，并有壓力軸承套中。該反應器的攪拌器由伺服電機通過聯軸器驅動，伺服電機的速度進行控制，并控制攪拌速度的目的可以實現。
6、套筒上部裝有測速線圈。當攪拌器與內磁環相結合時，感應線圈產生感應電動勢。電勢與攪拌速度相對應，電位可傳遞給轉速計以顯示攪拌速度。
7、冷卻水套安裝在磁力聯軸器與搪瓷反應釜之間。當工作溫度較高時，冷卻水應冷卻，磁鋼太高，不能退磁。
8、軸承采用不銹鋼或高強度石墨軸承，摩擦損失、維護周期長。
以上就是有關搪瓷反應釜結構的介紹，根據其介紹可更好的明確設備內部的配件，從而方便用戶的了解和使用，同時也可及時進行反應釜參數調整，做好使用效果。
